Вентили муфтовые Klinger KVMN

Вентиль чугунный муфтовый KVMN

Вентиль чугунный муфтовый

Подключение в линию: муфтовое резьбовое

Тип резьбы: трубная резьба в соответствии с ISO 228-1 или NPT по ANSI B2.1

Материал корпуса муфтового вентиля: чугун, тип и марка в таблице.

Герметизация на проходе: KX-GT герметизирующее кольцо вентиля

Запорный вентиль Ру16, Ду1/2"-2", обозначение материала III, уплотнен двумя вентильными кольцами, литой, поршень из специальной нержавеющей стали.

Производитель вентилей - завод Klinger Fluid Control, страна производства - Австрия.

Сфера применения чугунных муфтовых вентилей KVMN

Основное ограничение на применяемость муфтового вентиля к среде оказывает в первую очередь материал корпуса вентиля. Вентили с чугунным корпусом используют для горячей воды, пара, ацетилена, бензина, дизтоплива и дизельного масла, керосина, теплоносителей, известкового молока и других сред.

Стойкость корпуса муфтового вентиля к среде эксплуатации не является единственным ограничивающим фактором. Также следует учитывать давление среды, максимальную температуру и режим эксплуатации.

Для уточнения стойкости муфтового чугунного вентиля Клингер к вашей среде - обратитесь к техническим специалистам нашей компании по телефонам вверху страницы.

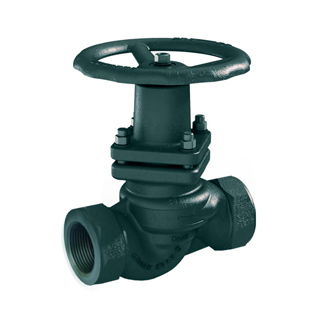

Вентиль стальной муфтовый с резьбовым присоединением Klinger KVMN

Вентиль стальной муфтовый

Тип присоединения вентиля к трубопроводу: муфтовый

Тип резьбы: трубная дюймовая резьба в по ISO 228-1 или NPT-резьба по стандарту трубной резьбы ANSI B2.1

Материал корпуса вентиля: сталь, марка указана в таблице.

Герметичность: за счет вентильного кольца KX-GT

Запорный вентиль Ру63, Ду1/2"-2", обозначение материала VIII, герметизация при помощи двух вентильных колец, корпус литой, поршень из нержавеющей стали.

Производитель вентиля - Klinger Fluid Control, страна происхождения - Австрия.

Сфера применения стальных вентилей KVMN

Сфера применения стальных вентилей гораздо шире, чем чугунных. Стальное литье, используемое производителем для изготовления корпусов и подход к контролю качества, обеспечивают устойчивость ко многим средам, но основной фактор, расширяющий возможность применения стального муфтового вентиля - давление среды, которое вентиль способен выдерживать. Для стальных вентилей верхний предел давления ограничен Ру63

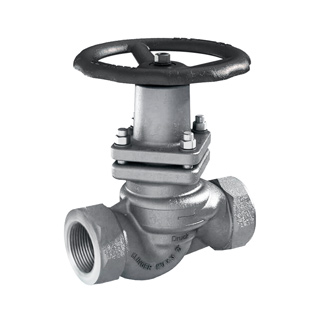

Вентиль нержавеющий муфтовый с резьбовым присоединением KVMN

Вентиль нержавеющий муфтовый

Тип подключения: внутренняя резьба

Тип резьбы: резьба трубная дюймовая с размерами по ISO 228-1 или NPT по национальному американскому стандарту резьб ANSI B2.1

Материал вентиля: нержавеющая сталь, марка стали указана в таблице.

Герметичность вентиля: за счет контакта вентильного кольца KX-GT и поршня

Запорный вентиль Ру63, Ду1/2"-2", условное обозначение материала XC, запирание при помощи двух вентильных колец, корпус литой нержавеющий, поршень нержавеющий.

Производитель - Klinger Fluid Control, сделано в Австрии.

Сфера использования нержавеющих вентилей KVMN

KVMN-XC вентили Клингер с корпусом из нержавеющей стали устойчивы к большинству сред по таблице стойкости (обычно приведена в конце печатного/электронного каталога). Благодаря использованию для изготовления корпуса нержавеющей стали 1.4581, вентиль устойчив к агрессивным и абразивным средам, в том числе ко многим кислотам, щелочам, жидкостям и газам, способным приводить к повышенной эррозии корпуса и деталей вентиля. Для правильного подбора позвоните нам по телефонам вверху страницы.

Конструкция вентилей KVMN

Вентиль муфтовый схема и материалы

Муфтовые вентили Клингер серии KVMN - линейка вентилей, разработанная для замены вентилей 15кч4к, 15кч18п, 15кч18п1, 15кч18п2, 15кч18р, 15кч33п, 15ч14п, 15ч8п, 15ч8п2, 15ч8р, 15ч8к, 15б1п, 15б3п, 15б3р и других подобных.

Вентили KVMN долговечны, обеспечивают класс герметичности А, ремонтопригодны, не требуют приложения особого усилия для закрытия/открытия.

В некоторых случаях для восстановления герметичности нет необходимости разбирать вентиль, а в случае полной потери герметичности для ремонта нет необходимости демонтировать его из линии, достаточно обеспечить сброс давления и отсутствие рабочей среды в трубопроводе перед ним.

Для правильного подбора запорной арматуры свяжитесь со специалистами нашей компании по телефонам, указанным в разделе Контакты

Материалы деталей в зависимости от типа материала корпуса

Габаритные и присоединительные размеры муфтовых вентилей Klinger KVMN
Наименование детали Обозначение материала
III VIII Xc
1 Корпус вентиля EN - GJL - 250 1.0619 1.4581
2 Верхняя часть вентиля EN - GJL - 250 1.0619 1.4581
3 Маховик EN - GJL - 200 EN - GJL - 200 EN - GJL - 200 rilansiert
5 Латерна Sint C10 Sint C10 1.4408
7 Поршень 1.4104 1.4104 1.4404
8 Шпиндель 1.4021 1.4021 1.4404
9 Вентильное кольцо KX-GT KX-GT KX-GT
10 Шестигранная гайка 1.1181 1.1181 A4-70
11 Шестигранная гайка 1.1181 1.1181 A4-70
12 Установочный штифт 15-25/32-50 1.7709 1.7709 A4-70
13 Резьбовая втулка Sint C11 специальная   Sint C11 специальная
14 Зажимная втулка пружинная сталь   пружинная сталь
15 Тарельчатая пружина 50CrV4 50CrV4 1.4310
16 Двухчастевой крепеж 1.0715 1.0715 1.4571
17 Шайба 1.4401 1.4401 1.4401
18 стопорная шайба пружинная сталь пружинная сталь A2
21  Логотип AI AI AI

Строительные размеры чугунных, стальных и нержавеющих муфтовых вентилей Klinger KVMN Ру16, Ру63

Габаритные и строительные размеры муфтовых вентилей Klinger KVMN
Условный проход Ду Строительная длина L, мм Высота от оси H, мм Длина хода, мм А, мм Вес в кг Ру63 Вес в кг Ру16
1/2" (Ду 15) 100 105 23 100 1,50 1,40
3/4" (Ду 20) 120 120 28 120 2,45 2,35
1" (Ду 25) 135 138 33 140 3,60 3,50
1 1/4" (Ду 32) 160 156 37 160 5,90 5,70
1 1/2" (Ду 40) 185 186 44 180 8,50 8,10
2" (Ду 50) 220 211 51 200 11,50 11,00

Присоединительные размеры муфтовых вентилей Ру16, Ру63

Присоединительные размеры вентилей муфтовых Klinger KVMN
Ду Резьба по DIN Резьба стандарта NPT
d1 t1 t2 SW d1 t1 t2
1/2" R 1/2" 15,5 19,5 36 1/2"-14 NPT 13,5 19,5
3/4" R 3/4" 16,0 20,0 41 3/4"-14 NPT 14,0 20,0
1" R 1" 17,0 22,0 50 1"-11 1/2 NPT 17,0 24,0
1 1/4" R 1 1/4" 19,0 25,0 65 1 1/4"-11 1/2 NPT 17,5 24,5
1 1/2" R 1 1/2" 19,0 25,00 75 1 1/2"-11 1/2 NPT 17,5 24,5
2" R 2" 26,0 31,0 90 2"-11 1/2 NPT 18,0 25,0

Пример заказа муфтового вентиля Klinger:

Вентиль чугунный муфтовый с резьбой 1/2 дюйма

Klinger KVMN 1/2"-III KX, Ру16

Вентиль стальной муфтовый с резьбой 3/4 дюйма

Klinger KVMN 3/4"-VIII KX, Ру63

Вас также может заинтересовать: Вентиль стальной Вентиль чугунный

Примечания:
1) Ошибки возможны, опечатки не исключены;
2) Изменения возможны без предупреждения;

Вентиль муфтовый, производитель Klinger (Австрия) считают качественным продуктом 5 из 5 покупателей, всего оценили 45
