Визуальный индикатор потока жидкости Klinger

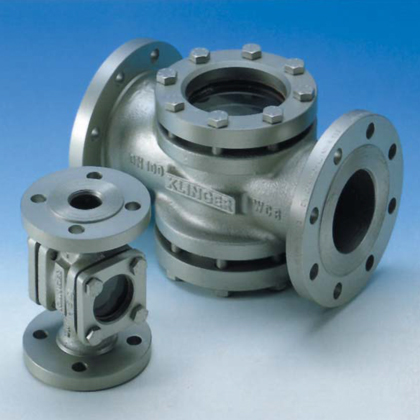

Фланцевые визуальные индикаторы потока жидкости и газа (смотровые окна, смотровые фонари) серии PV.F с завода производителя Klinger.

Назначение индикаторов потока

Индикаторы потока необходимы для визуальной проверки присутствия протока среды в трубопроводах жидкостей и газов. С их помощью оценивается направление и интенсивность потока жидкости или газа в линии. Также с помощью индикатора потока можно определить наличие или отсутствие рабочей среды, визуально проконтролировать ее прозрачность и цвет.

Индикаторы потока могут быть установлены горизонтально и вертикально. Для правильной установки индикатора в линию на его боковой поверхности нанесена стрелка, указывающая необходимое направление потока среды.

Ассортимент производимых индикаторов потока жидкости

Диапазон диаметров индикаторов потока, выпускаемых заводом Klinger, от Ду 15 до Ду 100. Номинальное давление от Ру 16 до Ру 40 в зависимости от условного прохода и применяемого стекла. Температура рабочей среды от -273°C до +300°C (зависит от материала корпуса).

Область применения смотровых окон

Промышленность: химическая промышленность, целлюлозно-бумажная промышленность, пищевая промышленность, нефтеперерабатывающая промышленность и другие. Среды: жидкие и газообразные, прозрачные, полупрозрачные, окрашенные.

Типы индикаторов потока

Завод производит следующие типы индикаторов

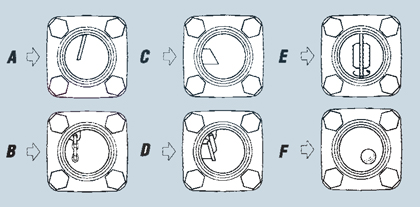

тип а - дефлекторный визуальный индикатор потока;
тип b - цепной визуальный индикатор потока;
тип c - индикатор потока с капельной трубкой;
тип d - индикатор потока с обратным клапаном;
тип e - роторный индикатор потока (называют также крыльчаточный индикатор потока);
тип f - шариковый индикатор потока (индикатор потока с тефлоновым шариком)
Визуальный индикатор потока жидкости | Типы

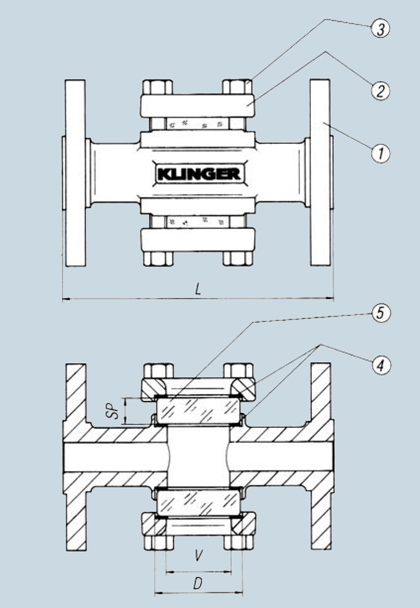

Габаритные и присоединительные размеры индикатора потока жидкости Клингер

  Размеры стекла DIN Pn 16 DIN Pn 40 ANSI 150 ANSI 300
Ø Dn D,
мм
V,
мм
SP,
мм
L,
мм
кГ L,
мм
кГ L,
мм
кГ L,
мм
кГ
1/2" 15 40 31 12 130 2,8 130 2,8 130 2,8 130 3,2
3/4" 20 45 33 12 150 4,4 150 4,5 150 4,5 150 4,9
1" 25 50 36 12 160 6,0 160 6,0 160 6,0 160 6,5
1 1/4" 32 70 56 12 180 7,5 180 7,5 180 7,0 180 8,1
1 1/2" 40 70 56 12 200 11,5 200 12,0 200 11,5 200 12,5
2" 50 80 65 15 230 13,0 230 13,8 230 13,0 230 14,2
2 1/2" 65 100 82 15 290 18,9 290 18,0 290 19,5 230 14,2
3" 80 125 102 20 310 27,0 310 28,5 310 29,0 230 14,2
4" 100 150 127 25 350 36,0 350 38,0 350 36,0 350 39,0
Размеры и материалы индикаторов потока Klinger
D Наружный диаметр стекла
V Видимая область стекла
SP Толщина стекла
L Строительная длина индикатора

Материал элементов индикатора

Маркировка
индикатора
FS/H M/H M
Корпус - ① A216 WCB AISI 316 AISI 316
Крышка - ② WCB/A 105 WCB/A 105 AISI 316
Крепеж - ③ 8,8 8,8 A2
Уплотнение - ④ SIL 4430 SIL 4430 SIL 4430
Стекло - ⑤ "extra hard" "extra hard" "extra hard"

Устройство визуальных индикаторов потока

Индикатор представляет собой корпус, отлитый из углеродистой или нержавеющей стали (выбор материала зависит от условий эксплуатации), оборудованный двумя смотровыми окнами для визуального контроля за процессом.

Герметичность на выходе достигается за счет уплотнений, установленных между поверхностью стекла и корпусом. Материал уплотнений выбирается в соответствии с условиями эксплуатации. Обычно используют безасбестовый паронит, графитовые материалы, PTFE материалы (фторопласты и материалы на основе фторопласта).

Надежность считывания данных с индикатора

Для повышения надежности определения наличия протока жидкости, например при работе с бесцветными прозрачными средами применяют конструкцию индикатора с ротором (крыльчаткой), заслонкой, цепочкой, диском обратного клапана. Индикаторный элемент расположен в потоке среды и под ее воздействием начинает вращаться (крыльчатка), отклоняться от положения равновесия (заслонка, цепочка, диск обратного клапана), показывая наличие потока через индикатор. Для малых скоростей потока используют крыльчатку. Индикаторные элементы выполнены таким образом, чтобы гарантированно обеспечить распознавание потоков и гарантировать видимость движения жидкости на некотором расстоянии от индикатора. Угол отклонения индикаторного элемента (или частота вращения крыльчатки) зависят от скорости потока и дают возможность приблизительно определить скорость протекания среды.

Термины, используемые для определения индикаторов потока жидкости

Используются несколько названий для одного и того же устройства, которым является визуальный индикатор потока: индикатор потока, индикатор протока, смотровое окно, визуальный индикатор, смотровой фонарь и другие. Важно понимать, что все это названия одного и того же устройства: визуальный индикатор потока жидкости со смотровым стеклом.
