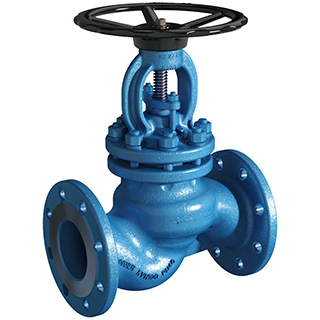

Вентиль чугунный фланцевый Klinger KVN Ду65 - Ду200
Фланцевый вентиль с поршневым запиранием с корпусом из чугуна.
Параметры чугунных фланцевых вентилей Клингер
Вентили Клингер KVN - семейство вентилей с запиранием при помощи поршневой системы. Оснащены сменным уплотнительным элементом, для замены которого нет необходимости в демонтаже арматуры из трубопровода.
Применимы для температур от -10°C до +400 °C и рассчитаны на номинальное давление Pn16
- фланцы: по EN1092-1 или EN1092-2
- строительная длина: по EN558-1 GR1
- материал: серый чугун, стальное литье
- вентильное кольцо: KX - GT
Что представляет собой чугунный вентиль Клингер
Чугунные поршневые вентили клингер с фланцевым присоединением - тип запорной арматуры, в которой герметичной достигается за счет плотного контакта поршня с внутренней уплотняющей поверхностью специальных колец из ламинированного графита.
К достоинствам конструкции чугунных вентилей относятся высокая герметичность, возможность восстановления герметичности без ремонта, ремонтопригодность. Чтобы восстановить герметичность достаточно заменить изношенные уплотнительные кольца, причем без демонтажа вентиля из линии. Для этого нужен минимальный набор инструмента.
Описание поршневого шиберного вентиля
Запорный вентиль Ру16, Ру40.
Поршневой шиберный вентиль, снятие давления за счет заднего седла, уплотнен тремя эластичными кольцами. Cальник самогерметичен за счет тарельчатой пружины. Корпус из сферолитного чугуна или стального литья. Маховик из чугуна.
Производитель фирма Klinger
Тип: KVN VIII KX для Ду65-200Вентиль чугунный Клингер - наименование и материалы деталей
Конструкция чугунного вентиля приведена на схеме, номенклатура и материалы деталей сведены в таблицу.
| Наименование детали | Обозначение материала | |||
|---|---|---|---|---|
| III Ру16 | VI Ру16/Ру40 | VIII Ру40 | ||
| 1 | корпус вентиля | EN-GJL-250 | EN-GS-1025 | 1.0619 |
| 2 | верхняя часть вентиля | EN-GJL-250 | EN-GS-1025 | 1.0619 |
| 3 | маховик | EN-GJL-200 | EN-GJL-200 | EN-GJL-200 |
| 4 | поршень | 1.4086 | 1.4086 | 1.4086 |
| 5 | латерна | EN - GJL - 200 | EN - GJL - 200 | EN - GJL - 200 |
| 9 | шпиндель | 1.4021 | 1.4021 | 1.4404 |
| 10 | рубашка поршня | 1.4104 | 1.4104 | 1.4104 |
| 11 | муфта уплотнения штока | EN - GS - 1030 | EN - GS - 1030 | EN - GS - 1030 |
| 12 | шайба | 1.4401 | 1.4401 | 1.4401 |
| 13 | направляющее дно | 1.4401 | 1.4401 | 1.4401 |
| 14 | вентильное кольцо | KX - GT | KX - GT | KX - GT |
| 16 | вентильное кольцо | графит-L | графит-L | графит-L |
| 17 | кольцо сальника | KX - GT | KX - GT | KX - GT |
| 18 | деталь нажима | EN-GJL-200 | 1.0308 | 1.0308 |
| 19 | поршневой затвор | 1.4104 | 1.4104 | 1.4104 |
| 20 | резьбовая втулка | EN-GJL-200 | Sint C11 специальная | Sint C11 специальная |
| 21 | двухчастевой крепеж | 1.4401 | 1.4401 | 1.4401 |
| 22 | подкладное кольцо | St 37 gal | St12.03 | St12.03 | 23 | шайба | 1.4401 | A4 | A4 | 24 | вильчатый болт | 5.6 | 5.6 | 5.6 | 25 | установочный штифт | 5.6 | 1.7709 | 1.7709 | 26 | проволочное кольцо | 1.4310K | 1.4310K | 1.4310K | 27 | шестигранная гайка | 5 | 1.1181 | 1.1181 | 28 | шестигранная гайка с насечкой | AISI 304 | 5, черная | 5, черная | 29 | шестигранная гайка | 5 | 1.1181 | 1.1181 | 30 | шестигранная гайка | 5 | 1.1181 | 1.1181 | 31 | зажимная втулка | пружинная сталь | пружинная сталь | пружинная сталь | 32 | цилиндрический просечной штифт | 6.8 | 6.8 | 6.8 | 33 | тарельчатая пружина | 50CrV4 | 50CrV4 | 50CrV4 | 34 | тарельчатая пружина | 50CrV4 | 50CrV4 | 50CrV4 | 36 | стопорная шайба | пружинная сталь | пружинная сталь | пружинная сталь | 37 | логотип | AI | AI | AI |
| Вентиль чугунный фланцевый, стальной - cтроительные размеры | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Материал вентиля III и VI, Ру16 | Материал вентиля VIII, Ру40 | ||||||||||
| Ду | L | H | Длина хода | А | Вес в кг | Ду | L | H | Длина хода | А | Вес в кг |
| 65 | 290 | 194,5 | 50 | 265 | 20,3 | 65 | 290 | 306 | 49 | 250 | 25,0 |
| 80 | 310 | 219 | 58 | 265 | 27,6 | 80 | 310 | 327 | 59 | 250 | 31,8 |
| 100 | 350 | 260 | 78 | 300 | 38,3 | 100 | 350 | 375 | 63 | 280 | 47,8 |
| 125 | 400 | 303 | 86 | 400 | 55,0 | 125 | 400 | 447 | 83 | 320 | 75.8 |
| 150 | 480 | 331 | 98 | 400 | 85,0 | 150 | 480 | 477 | 83 | 320 | 75.8 |
| 200 | 600 | 561 | 118 | 400 | 180,0 | 200 | 600 | 561 | 118 | 400 | 180,0 |
Цена вентилей - по запросу.
Пример заказа вентилей:
Вентиль чугунный фланцевый Ду 32:
Klinger KVN 32-III KX-GT, Ру16
Вентиль чугунный фланцевый Ду 50:
Klinger KVN 50-III KX-GT, Ру16
Вентиль чугунный фланцевый Ду 100:
Klinger KVN 100-III KX-GT, Ру16
Вас также может заинтересовать: Вентиль стальной Вентиль муфтовый
Примечания:
1) Ошибки возможны, опечатки не исключены;
2) Изменения возможны без предупреждения;
