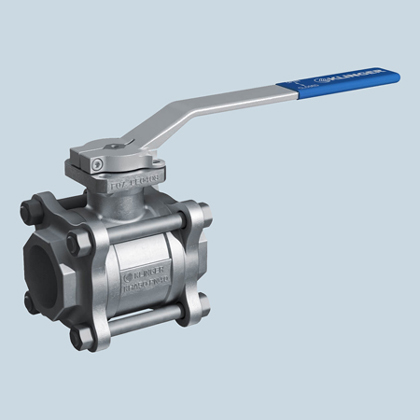

Кран шаровый муфтовый из стали или нержавеющей стали Klinger KHA-G
Что представляет собой муфтовый шаровой кран KHA
Шаровые краны KHA-G, называемые также шаровыми кранами с резьбовыми концами, это разборный кран с корпусом, полученным методом литья. Благодаря конструкции корпуса эти краны являются ремонтопригодными, уплотнительные элементы крана легко меняются без демонтажа арматуры из линии. Для муфтовых шаровых кранов Klinger могут быть поставлены все необходимые запасные части и комплектующие.
Типы муфтовых шаровых кранов KHA-G
Резьбовые стальные краны Klinger изготавливаются двух исполнений:
- кран шаровый муфтовый полнопроходный стальной KHA-G обозначение материала корпуса VIII
- кран шаровый муфтовый полнопроходный нержавеющий KHA-G обозначение материала корпуса XC
Применение стальных муфтовых кранов KHA-G в отраслях промышленности
Успешно применяются в таких отраслях как химическая промышленность, целлюлозно-бумажная промышленность, пищевая промышленность, нефтеперерабатывающая промышленность, теплоэнергетика и другие. Однако возможность применения кранов Клингер зависит в первую очередь от условий эксплуатации (давление, среда, температура) и ограничивается возможностями используемых материалов.
Диапазон эксплуатации кранов KHA-G по температуре
Допустимая температура эксплуатации кранов серии KHA-G лежит в пределах от -196°C до +400°C. Однако возможность применения зависит от материалов, среды, давления и параметров эксплуатации. Например стандартный материал уплотнительного элемента KFC-25 может использоваться до +300 градусов Цельсия (для более высокой температуры устанавливается специальный уплотнительный элемент). С увеличением давления верхняя температурная граница снижается. Для уточнения возможности использования муфтового стального шарового крана Клингер для Ваших условий - обратитесь к специалистам компании.
| Ду (d) | Размер, мм | Ру | Присоединит. размер, мм | Фланец привода | Вес, кг | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | G | VIII | Xc | h1 | d1 | SW2 | t1 | ISO | A | SW1 | d2 | d3 | d4 | h4 | h5 | ||
| 3/8" | 75 | 80 | 130 | 100 | 63 | 35 | 10 | 27 | 11 | F04 | 42 | 8 | 30 | 42 | 5,8 | 5.8 | 7 | 0,7 |
| 1/2" | 85 | 80 | 130 | 100 | 63 | 35 | 15 | 32 | 14,5 | F04 | 42 | 8 | 30 | 42 | 5,8 | 5.8 | 7 | 0,8 |
| 3/4" | 95 | 94 | 160 | 100 | 63 | 46 | 20 | 36 | 16 | F04 | 42 | 11 | 30 | 42 | 5,8 | 5.8 | 9 | 1,5 |
| 1" | 105 | 98 | 160 | 63 | 40 | 50 | 25 | 46 | 17 | F04 | 42 | 11 | 30 | 42 | 5,8 | 7 | 9 | 2,1 |
| 1¼" | 120 | 106 | 250 | 63 | 40 | 65 | 32 | 55 | 21 | F05 | 50 | 14 | 35 | 50 | 7 | 7 | 12 | 2,9 |
| 1½" | 130 | 113 | 250 | 63 | 40 | 72 | 40 | 60 | 21 | F05 | 50 | 14 | 35 | 50 | 7 | 10 | 12 | 4,7 |
| 2" | 150 | 131 | 315 | 40 | 40 | 90 | 50 | 75 | 25 | F07 | 70 | 17 | 55 | 70 | 10 | 10 | 15 | 7,4 |
Тип присоединения муфтовых кранов Клингер
Муфтовое присоединение подразумевает в данном случае, что на кране с обеих сторон нарезана внутренняя трубная резьба. Параметры, размеры и точность резьбы в соответствии с EN 10226-1 Трубные резьбы с герметизацией по резьбе.
Материал корпуса крана
Корпус крана изготовлен из стального литья или кислостойкого нержавеющего стального литья. Краны с маркировкой материала в названии VIII изготовлены из стального литья. Материал 1.0619. Краны шаровые с маркировкой материала в названии Xc изготовлены из кислотостойкого стального литья - нержавеющей стали 1.4408
Шток и шар всех муфтовых шаровых кранов Клингер изготовлены из кислотостойкой нержавеющей стали.
Описание муфтового крана KHA-G
3-х частевой шаровый кран, с плавающим шаром, система снятия статического электричества с шара. С двойной герметичностью в обоих направлениях. Модульная система: несколько вариантов сальников и уплотнительных элементов шара. В том числе для использования шарового крана для газа, крана шарового для нефтепродуктов. С условным проходом от Ду10 до Ду50, Ру до 100 бар. Тип KHА-G - муфтовый резьбовой шаровый кран, полнопроходной. Производитель Klinger (Австрия).
Устойчивость муфтовых стальных шаровых кранов к средам
Устойчивость крана к различным средам определяется не только устойчивостью уплотнительных элементов, но и зачастую материала корпуса, шара, материала уплотнений штока. В муфтовых кранах клингер для герметизации в стандартном исполнении используется материал KFC-25. В данном случае специально разработанный материал является важным, но не единственным преимуществом трехсоставного крана. Значительную роль играет также специальная система уплотнения и само уплотнение, оснащенное стальной обоймой, дополнительно защищающей уплотнительный элемент муфтового крана от воздействия среды.
Детальная информация по устойчивости крана к различным средам приведена в таблице.
| Тип арматуры и среда эксплуатации | Хим. ф-ла | Конц. и темп. | Материал уплотнения | Корпус | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| % | °C | KFC - 25 | PTFE | ме талл | ви тон | III | VIII | XC | ||
| Кран шаровый муфтовый для бензина | ⚫ | ⚫ | ⚫ | ⊗ | ⚫ | ⚫ | ⚫ | |||
| Кран шаровый муфтовый для бензола | C6H6 | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ||
| Кран шаровый муфтовый для бутилового спирта | C4H9OH | ⚫ | ⚫ | ⚫ | ⊗ | ⚫ | ⚫ | ⚫ | Кран шаровый муфтовый для дизельного масла | 20 | ⚫ | ⚫ | ⚫ | ⊗ | ⚫ | ⚫ | ⚫ |
| Кран шаровый муфтовый для жидкого стекла | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |||
| Кран шаровый муфтовый для известкового молока | Ca(OH)2 | 20 | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | ⚫ | |
| Кран шаровый муфтовый для керосина | Ca(OH)2 | 20 | ⚫ | ⚫ | ⚫ | ⊗ | ⚫ | ⚫ | ⚫ | |
| Кран шаровый муфтовый для лимонной кислоты | (CH2 COOH)2 C(OH) COOH | 20 | ⚫ | ⚫ | ⚫ | ⚫ | ⊗ | ⊗ | ⚫ | |
| Кран шаровый муфтовый для пара и горячей воды | ⚫ | ⚫ | ⚫ | ⊗ | ⚫ | ⚫ | ⚫ | |||
| ⚫ - устойчив, эрозия до 2,4 г/м2/день ⊗ - не устойчив, эрозия свыше 72 г/м2/день Данная таблица не полная, полный перечень устойчивости кранов клингер к средам - в каталогах. Для определения устойчивости к вашим условиям, сообщите нам детальные параметры среды. |
||||||||||
Варианты специальных исполнений и комплектаций кранов шаровых муфтовых KHA-G
- уплотнение металл по металлу для абразивных сред
- оснащение удлиннителем штока
- подготовка для кислорода (очистка от масла, жира, силикона)
- комплектация для низких температур (до -196 °C)
- взрывозащищенное исполнение
- исполнение для использованиия с вакуумом
- кран шаровый муфтовый для газа
Преимущества муфтовых шаровых кранов
Одним из преимуществ муфтового крана являются меньшие габаритные размеры, по сравнению с фланцевой арматурой. Если сравнить с приварными кранами, достоинством шаровых кранов с резьбой является простота установки, поскольку для монтажа в линию достаточно иметь минимум инструментов. Отсутствие необходимости в проведении сварочных работ с краном.
Краны шаровые муфтовые стальные Клингер KHA обладают еще одним важным преимуществом, которое является следствием используемой конструкции корпуса. Для ремонта такого шарового крана, для замены уплотнений шара или самого шара, нет необходимости демонтировать кран из линии. Это важно именно для муфтовой и приварной арматуры, поскольку после ее установки в трубопровод, возможности ремонта крана без демонтажа самой линии ограничены.
Для проведения ремонта достаточно ослабить гайки на шпильках крепления (винтовой болт, см. схему крана выше) и демонтировать одну указанную в инструкции по ремонту шпильку. После этого корпус крана можно освободить из линии, причем он останется закрепленным на специальном шарнире, отлитом при изготовлении корпуса. Таким образом открывается доступ как к уплотнениям шара, так и к самому шару крана. Их можно заменить, собрав после этого кран в обратном порядке.
Используя это преимущество кранов Клингер KHA, вы экономите время, тем самым уменьшая простои оборудования.
Со своей стороны Klinger как производитель муфтовых стальных шаровых кранов серии KHA, гарантирует поставку любых запасных частей к произведенной арматуре. Такой подход снижает стоимость эксплуатации, сокращает затраты времени, позволяет наиболее эффективно использовать технический персонал и снизить время простоев оборудования, что важно в условиях любого производства.
Недостатки муфтовых шаровых кранов
Основным недостатком муфтовой запорной арматуры является ограничение по диаметру, обычно резьбовое муфтовое присоединение используется для кранов до Ду50, то есть для малых диаметров. Хотя ДБН В.2.5-39 Тепловые сети допускает использование в тепловых сетях муфтовых шаровых кранов максимальным диаметром до 100 мм с определенными ограничениями по давлению и температуре среды.
Определение муфтового шарового крана
Кран шаровый муфтовый – тип шарового крана, установка которого в трубопровод производится при помощи накручивания на резьбовой конец трубы.
Пример заказа муфтового шарового крана
Кран шаровый муфтовый нержавеющий с трубной резьбой полнопроходной 3/4":
Klinger Ballostar KHA-G 3/4"-XC
Кран шаровый муфтовый стальной с трубной резьбой полнопроходной 2":
Klinger Ballostar KHA-G 2"-VIII
Кран шаровый муфтовый стальной с трубной резьбой полнопроходной 1½" с комплектацией для природного газа (по EN, DIN):
Klinger Ballostar KHA-G 1½"-VIII Gas
