Шаровые краны Klinger KHA

3-частевой шаровой кран
Концы под приварку по DIN 3239/ Ру40
Материал: стальное литье/кислостойкое стальное литье
Описание
3-х частевой шаровой кран, "плавающий" шар, антистатик. Двойная герметичность в обоих направлениях Модульная система: несколmко вариантов сальников и уплотнительных элементов. Ду10-150 Рудо 40 бар
Тип KHА-SL - под приварку, с редуцированными концами, с длинными патрубками

Изготовитель фирма "Клингер".

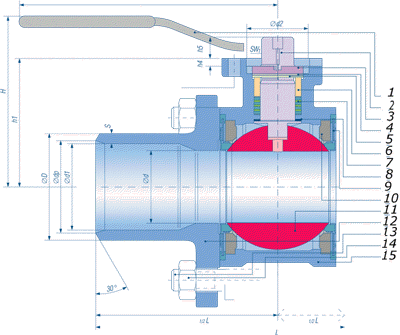

N Деталь Сталь Кислостойкая сталь
1 маховик 1.4006 1.4006
2 шток 1.4104 1.4104
3 гайка сальника 1.4404 1.4404
4 шайба 1.4401 1.4401
5 тарельчатая пружина 1.4310 1.4310
6 нажимное кольцо 1.4401 1.4401
7 либиринтный сальник K-Flon K-Flon
8 вставка KFC-25 KFC-25
9 уплотнительный элемент X-KFC X-KFC
10 опорное кольцо SINT D10 1.4404
11 шар 1.4401 1.4401
12 фланец 1.0619 1.4408
13 винтовой болт 8,8-A2L A4-70
14 шестигранная гайка 8-A2L A4
15 корпус 1.0619 1.4408


Ду Размеры, Ру Присоединительные размеры, Фланец для привода Вес, кг
L H G VII Xc h1 d d1 D Dp S ISO A SW1 d2 d3 d4 h4 h5
20R15 270 80 130 100 63 35 15 20 28 22 4.0 FO4 42 8 30 42 5.8 3 7 1.0
25R20 270 94 160 100 63 46 20 25 34 28.5 4.5 F04 42 11 30 42 5.8 3 9 1.6
32R25 270 98 160 63 40 50 25 32 43 37 5.5 F04 42 11 35 42 5.8 3 9 2.3
40R32 270 106 250 63 40 65 32 40 49 43 4.5 FO5 50 14 35 50 7 4 12 3.2
50R40 216 113 250 63 40 72 40 50 61 54.5 5.5 FO5 50 14 55 50 7 4 12 5.7
65R50 241 131 315 40 40 90 50 65 77 70 6.0 FO7 70 17 55 70 10 4 15 9.1
80R65 282 141 315 40 40 100 65 80 90 82 5.0 F07 70 17 70 70 10 4 15 14.4
100R80 305 162 500 40 40 122 80 100 115 106.5 7.5 F10 102 22 70 102 12 4 20 24.1


Пример заказа:
KHA-SL 40R32-VII
Кран шаровый стальной с длинными концами под приварку и редуцированным проходом, Ду 40 редуцированный до Ду32

KHA-SL 100R80-XC
Кран шаровый нержавеющий с длинными концами под приварку и редуцированным проходом, Ду 100 редуцированный до Ду80
