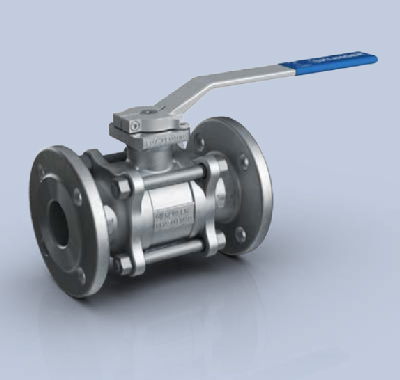

Кран шаровый фланцевый Klinger KHA-FL



Кран шаровый фланцевый KHA-FL Klinger KHA-FL - фланцевая версия трехчастевого шарового крана Клингер. Полнопроходной кран, который изготавливается в двух версиях:

- кран фланцевый стальной (обозначение материала VII)
- кран фланцевый нержавеющий (обозначение материала XC).

Краны KHA могут быть использованы для нефтепродуктов (в стандартном исполнении), а также в качестве запорного крана в трубопроводах газа низкого давления. При использовании под газ кран KHA дооборудуется системой снятия статического электричества с шара/штока и доработанной системой герметичности штока.

Фланцевое соединение
по EN 1092-1/ Ру40
Материал: стальное литье (обозначение материала VII)/кислотостойкое стальное литье (обозначение материала XC)

Описание
3-х частевой разборный кран, "плавающий" шар, антистатик. Двойная герметичность в обоих направлениях. Модульная система: несколько вариантов сальников и уплотнительных элементов. Тип KHА-FL - фланцевый с длинными патрубками
Изготовитель фирма "Клингер".
Тип: KHA-FL Ду10-125

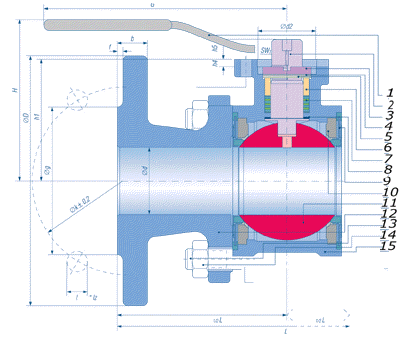

Устройство фланцевого шарового крана Klinger KHA-FL
N Деталь Сталь Кислотостойкая сталь
1 маховик 1.4006 1.4006
2 шток 1.4104 1.4104
3 гайка сальника 1.4404 1.4404
4 шайба 1.4401 1.4401
5 тарельчатая пружина 1.4310 1.4310
6 нажимное кольцо 1.4401 1.4401
7 либиринтный сальник K-Flon K-Flon
8 вставка KFC-25 KFC-25
9 уплотнительный элемент X-KFC X-KFC
10 опорное кольцо SINT D10 1.4404
11 шар 1.4401 1.4401
12 фланец 1.0619 1.4408
13 винтовой болт 8,8-A2L A4-70
14 шестигранная гайка 8-A2L A4
15 корпус 1.0619 1.4408


Тип крана,
условный проход, мм
Размеры, мм Ру Присоединительные
размеры кранов
Klinger KHA-FL , мм
Фланец под привод Вес, кг
L H G h1 d D g f b k l lz* ISO A d3 SW1 d2 d4 h4 h5
Ду 10 120 80 130 40 35 10 90 40 2 16 60 14 4 FO4 42 42 8 30 5.8 3 7 2.3
Ду 15 130 80 130 40 35 15 95 45 2 16 65 14 4 FO4 42 42 8 30 5.8 3 7 2.8
Ду 20 150 94 160 40 46 20 105 58 2 18 75 14 4 FO4 42 42 11 30 5.8 3 9 3.8
Ду 25 160 98 160 40 50 25 115 68 2 18 100 18 4 FO4 42 42 11 30 5.8 3 9 5.1
Ду 32 180 106 250 40 65 32 140 78 2 18 100 18 4 FO5 50 50 14 35 7 4 12 7.9
Ду 40 200 113 250 40 72 40 150 88 3 18 110 18 4 FO5 50 50 14 35 7 4 12 9.8
Ду 50 230 131 315 40 90 50 165 102 3 20 125 18 4 FO7 70 70 17 55 10 4 15 14.1
Ду 65 290 141 315 40 100 65 185 122 3 22 145 18 8 FO7 70 70 17 55 10 4 15 18.3
Ду 80 310 162 500 40 122 80 200 138 3 24 160 18 8 F10 102 102 22 70 12 4 20 30.9
Ду 100 350 176 500 40 135 100 235 162 3 24 190 22 8 F10 102 102 22 70 12 4 20 39.7
Ду 125 400 211 650 40 175 125 270 188 3 26 220 26 8 F12 125 125 27 85 15 4 25 52.2


Пример заказа:
Кран шаровый фланцевый нержавеющий с полным проходом Ду 80
KHA-FL 80-XC

Кран шаровый фланцевый стальной с полным проходом Ду 100
KHA-FL 100-VII


Кран шаровой фланцевый - тип запорной арматуры для трубопроводов, с запирающим элементом в форме шара, со сквозным отверстием, ось которого совпадает с центром шара. Отверстие предназначено для протока среды. Вращением шара вокруг оси отверстие производится перекрытие или открытие проходного сечения. В открытом состоянии отверстие в шаре и отверстие в корпусе крана соосны, в закрытом положении, оси пересекаются под прямым углом.

Применимость с рабочими средами

Шаровые краны используют для перекрытия потока жидкостей и газов. Наиболее распространенные из них - вода (горячая и холодная), пар, различные газы, нефть и нефтепродукты, вязкие, абразивные и агрессивные среды. Вода - одно из самых простых применений фланцевых кранов, производимых заводами Клингер. В нашем спектре все краны могут быть использованы для воды. Устойчивость наших шаровых кранов к другим средам описана на последних страницах каталогов.
Для холодной и горячей (с температурой до 100 град С) воды при давлении до 16 бар и условном проходе до Ду 50 можно применять резьбовые (муфтовые или цапковые) шаровые краны, в других случаях следует использовать приварные или фланцевые шаровые краны.

Сфера применения

До того, как были разработаны полимерные материалы уплотнительных колец, шаровые краны крайне редко использовались в водопроводных магистралях. Это было связано со сложностью получения герметичного уплотнения по поверхности контакта сферическх металлических элементов (шара и уплотнения). Шаровые краны, выпускаемые в настоящее время, просты в монтаже и могут быть установлены в любом положении, не требовательны к направлению течения среды и внешним окружающим условиям. Кроме этого, несложная конструкция и конкурентная цена стали причиной широкого распространения шаровых кранов в том числе в водопроводных системах и системах отопления.
Шаровый кран должен эксплуатироваться только в крайних рабочих положениях открыто/закрыто, эксплуатация в промежуточном положении повлечет за собой абразивный износ уплотнительных элементов и потерю герметичности.

Остановимся на достоинствах

- возможность длительной эксплуатации без ремонта и замены;
- отсутствие в проточной части зон, оказывающих сопротивление протоку;
- высокая герметичность (вплоть до класса А);
- небольшие габариты;
- простота и надежность конструкции;
- простая форма проходного отверстия;
- отсутствие сужения прохода при полнопроходном исполнении;
- низкое значение гидравлического сопротивления;
- работоспособность в любом установленном положении;
- минимум технического обслуживания;
- легкое управление и автоматизация;
- ремонтопригодность (в случае кранов с разборным корпусом);
- высокая скорость перекрытия потока при необходимости;
- возможность бескамерного монтажа в трубопроводах под землей;
- применимость для вязких, абразивных, загрязнённых сред (в том числе шламов и суспензий);
- отсутствие требований по направлению движения потока (в общем случае) и возможность реверса потока через кран.
