Шаровые краны Ballostar KHI 150-200


Фланцевое соединение по EN 1092-1/Ру25 или Ру40
Материал: стальное литье
Описание
Двухчастевой, полнопроходной с шаром на опоре, с металлическими преднапряженными пружинными уплотнительными элементами из KFC, шток из нержавеющей стали, необслуживаемое уплотнение штока из AF, с обеих сторон под давлением, корпус и штуцер из стального литья GP 240 GH ,строительная длина по EN 558-1/GR 12. Управление при помощи рукоятки.

Изготовитель фирма "Клингер".

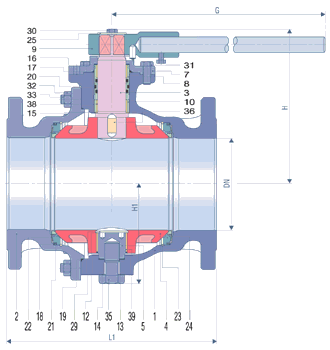

Тип: KHI-VII, VIII для Ду150-200

Внутренняя деталь Обозначение материала VII
1 корпус GP 240 GH
2 штуцер GP 240 GH
3 шток 1.4104
4 шар EN-JS 1030 Fe/Cr30f, mt
5 опорная цапфа 1.4104
7 фланец GP 240 GH
8 верхняя втулка ОТ 1.0308
9 маховик St/ полиамид
10 нижняя втулка UT 1.0308
12 шайба 1.4401
13 плоское уплотнение мягкий никель
14 плоское уплотнение мягкий никель
15 вставка KFC 25
16 вставка K - SIL
17 О-образное кольцо AF
18 О-образное кольцо AF
Внутренняя деталь Обозначение материала VII
19 О-образное кольцо AF
20 О-образное кольцо AF
21 U-образная манжета KFC-25
22 уплотнительный элемент VII-KFC
23 проволочное кольцо 1.4401.07
24 опорное кольцо 0.6020
25 шайба St
29 защитное кольцо 1.1248
30 шестигранный болт 5.6
31 шестигранный болт 5.6
32 шестигранная гайка 8
33 установочный штифт 8.8
35 шестигранный болт 1.0540
36 призматическая шпонка 1.0052.07
38 опорная букса St/Bz/Flon
39 опорная букса St/Bz/Flon


Ру25, Ру40
Строительные размеры в мм
Ду L1 H H1 G Вес в кг
150 394 263 166 800 85
200 457 340 218 1000 150


Пример заказа:
KHI 150-VII - KFC/AF, Ру25
KHI 150-VII - KFC/AF, Ру40
