Klinger R 100-D - уровнемерная колонка парового котла

Уровнемерная колонка парового котла

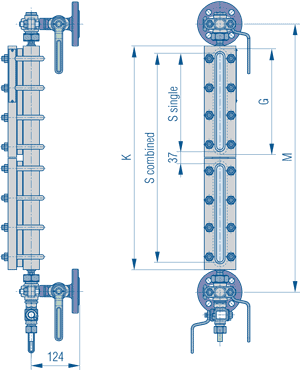

Уровнемерная колонка чертеж

Описание уровнемерной колонки R 100-D (DG)

Уровнемерные колонки паровых котлов используются на котлах большинства производителей. В том числе на котлах ДКВР, Viessmann, Buderus, Babcock Wanson, Astebo, Byworth, Ferroli, Loos International, парогенераторах Clayton, водотрубных, жаротрубных и других котлах. Еще одно из обиходных названий уровнемерной колонки - уровнемерное стекло. С помощью этих устройств производится визуальное измерение уровня жидкости в резервуаре, что является залогом безопасной работы котлов и парогенераторов, поскольку снижение уровня воды в баке парового котла ниже критического может привести к аварийной ситуации и повреждению котельной установки.

Применение колонок уровнемерных тип Klinger R 100-D

Уровнемерные колонки данного типа могут быть использованы для пара и горячей воды. Номинальное давление: Ру40, 22 бар, температура насыщенного пара 2160C
с вентильной головкой DG,
с вентильным краном RAV 946,956,947,957

Колонка уровнемерная R 100-D - исполнения

В соответствии с классификацией производителя материал уровнемерной колонки может быть обозначен следующим образом: материал FS/H, М/H, M. Маркировка FS/H означает, что все детали уровнемерной колонки изготовлены из углеродистой стали. Для уровнемерных колонок с обозначением материала М/H - все элементы, контактирующие со средой изготовлены из нержавеющей стали, остальные - из углеродистой стали. Обозначение материала M значит, что все детали уровнемерной колонки изготовлены из нержавеющей стали.

В колонках уровнемерных тип R 100-D (DG) используется боросиликатное стекло тип A.
Соединение: смотровая колонка - запорная арматура поворот на 3600, внешний диаметр штуцера 16 мм, герметичность за счет сальника вентильной головки и плоского уплотнения в смотровой колонке. Исполнение подсоединения: концевое подсоединение с вентильной головкой. Защита шара в верхней и нижней запорной арматуре.

Присоединение уровнемерной колонки к сосуду

Для подключения к сосуду используется фланцевое или цапфовое присоединение по всем принятым нормам.
Изготовитель фирма Клингер.

Строительные и присоединительные размеры уровнемерных стекол тип R

Размер смотровой колонки Расстояние между центрами фланцев М Размер смотровой колонки К Смотровая длина S Размер стекла G Вес колонки, кг
II 255 153 118 140 3,40
III 280 178 143 165 3,70
IV 305 203 168 190 4,10
V 335 233 198 220 4,80
VI 365 263 228 250 5,40
VII 395 293 258 280 5,90
VIII 435 333 298 320 6,80
IX 455 353 318 340 7,10
2 x IV 510 408 373 190 8,40
2 x V 570 468 433 220 9,90
2 x VI 630 528 493 250 11,00
2 x VII 690 588 553 280 12,10
2 x VIII 770 668 633 320 13,80
2 x IX 810 708 673 340 14,50
3 x VI 895 793 758 250 16,50
3 x VII 985 883 848 280 18,10
3 x VIII 1105 1003 968 320 20,70
3 x IX 1165 1063 1028 340 21,80
4 x VII 1280 1178 1143 280 24,20
4 x VIII 1440 1338 1303 320 27,70
4 x IX 1520 1418 1383 340 29,10
5 x VII 1575 1473 1438 280 30,20
5 x VIII 1775 1673 1638 320 34,60
5 x IX 1875 1773 1738 340 36,30
6 x VIII 2110 2008 1973 320 41,50
6 x IX 2230 2128 2093 340 43,60
7 x VIII 2445 2343 2308 320 48,40
7 x IX 2585 2483 2448 340 50,90
