Стекло смотровое круглое для диоптра, индикатора, промышленных установок
Обратите внимание, цена стекол и наличие на складе в Украине в таблице ниже!
Применение круглых стекол в индикаторах, диоптрах, смотровых окнах
Круглое стекло предназначено для визуального контроля наличия потока газообразной или жидкой среды в техпроцессах химической, газовой, пищевой, нефтеперерабатывающей, газоперерабатывающей, строительной, других отраслях промышленности. Круглые стекла применяют для наблюдения за процессами в промышленных печах, сушках, ситах, сеялках и мешалках, контроля за процессами в цистернах, котлах, наблюдение за прохождением частиц, потока конденсата через индикаторы.
Термостойкость круглых закаленных стекол тип Б
Круглые иллюминаторные стекла производителя Клингер (Австрия) являются термостойкими и допускаются к применению для температур в пределах от -273°C до +300°C, а круглые стекла диаметром 31,75 мм и толщиной 12,7 мм до 356°C.
Материал смотровых стекол для промышленных установок
Материалом для производства круглых стекол служит высококачественное боросиликатное стекло — особый вид стекла, в состав которого включен диоксид бора, обеспечивающий устойчивость к низкой и высокой температуре. Данный компонент также повышается инертность стекла в отношении агрессивных сред.
Химическая устойчивость круглых иллюминаторных стекол
Устойчивы к щелочи класс 2, проверено в соответствии с ISO 675. Устойчиы к воде гидравлический класс 1, проверено в соответствии с ISO 719. Устойчивы к кислоте класса 1, проверено в соответствии с DIN 12116.
Цена на круглые иллюминаторные стекла от 08 ноября 2023 г., производитель — Kлингер (Австрия)
* - НДС 20% включен в цену. Компания Эмеральд-Техник - плательщик НДС. Отправляем стекла на всей территории Украины. Купить иллюминаторное стекло у нас можно по безналичному расчету или положив деньги на счет через кассу банка. Не работаем с наличными.
** - цены на стекла других типоразмеров уточняйте в офисе компании.
Комплектация круглых иллюминаторых стекол

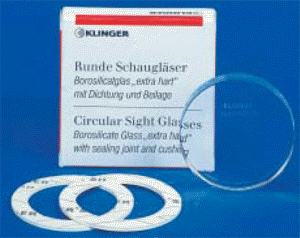

Поставляемые стекла приходят упакованными в фирменную коробку с логотипом производителя, типом и размером стекла, датой изготовления. Внутри коробки находится полный комплект, который включает 2 прокладки из безазбестового паронита Klingersil. Прокладки включены в комплект, чтобы Вы не тратили время на поиск дополнительных материалов, т.е. стекла готовы к установке просто из коробки. Мы экономим Ваше время.
Обратите внимание, некоторые размеры стекол упакованы по 2, 4, 8 штук в коробку и поставляются кратно данным количествам.
| № | Параметр | Значение параметра | Норма/стандарт |
|---|---|---|---|
| 1 | Предел прочности на изгиб, σbB | ≥160 Н/мм² | |
| 2 | Средний коэффициент линейного расширения, α20/300 | 4,3·10-6 K-1 | DIN52328 |
| 3 | Температура трансформации, tg | 550°C | DIN52324 |
Технические характеристики круглых смотровых стекол
Стекло - боросиликатное, термически преднапряжено. Основные характеристики стекол, необходимые для правильного подбора стекла, сведены в таблицу. Данная информация может быть использована для предварительного определения минимальной толщины смотрового стекла для ваших условий эксплуатации.
Круглые смотровые иллюминаторные стекла предназначены для окон промышленных установок и смотровых фонарей, для визуального контроля наличия протока среды техпроцессов в пищевой, химической, нефтеперерабатывающей и других отраслях, на ТЭЦ и гидро-электро станциях
Подробнее о комплектности, параметрах и характеристиках круглых стекол в видео—обзоре.
| Стекло | Максимальное давление, бар |
Размеры уплотнения | Стекло | Максимальное давление, бар |
Размеры уплотнения | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр, мм | Толщина, мм | D, мм | d, мм | s, мм | Диаметр, мм | Толщина, мм | D, мм | d, мм | s, мм | |||
| 31,75 | 12,7 | 175 | )* | )* | )* | 100 | 15 | 16 | 102 | 80 | 2 | |
| 40 | 12 | 50 | 42 | 30 | 1,5 | 100 | 20 | 25 | 102 | 80 | 2 | |
| 45 | 10 | 40 | 47 | 32 | 1,5 | 100 | 25 | 40 | 102 | 80 | 2 | |
| 45 | 12 | 50 | 47 | 32 | 1,5 | 110 | 20 | 25 | 112 | 90 | 2 | |
| 50 | 10 | 25 | 52 | 35 | 1,5 | 120 | 10 | 8 | 122 | 100 | 2 | |
| 50 | 12 | 40 | 52 | 35 | 1,5 | 125 | 15 | 10 | 127 | 100 | 2 | |
| 60 | 10 | 16 | 62 | 45 | 1,5 | 125 | 20 | 16 | 127 | 100 | 2 | |
| 60 | 12 | 25 | 62 | 45 | 1,5 | 125 | 25 | 25 | 127 | 100 | 2 | |
| 60 | 15 | 40 | 62 | 45 | 1,5 | 150 | 15 | 8 | 152 | 125 | 2 | |
| 63 | 10 | 16 | 65 | 48 | 2 | 150 | 20 | 10 | 152 | 125 | 2 | |
| 63 | 12 | 25 | 65 | 48 | 2 | 150 | 25 | 16 | 152 | 125 | 2 | |
| 63 | 15 | 40 | 65 | 48 | 2 | 150 | 30 | 25 | 152 | 125 | 2 | |
| 70 | 12 | 25 | 72 | 55 | 2 | 170 | 15 | 8 | 172 | 140 | 2 | |
| 80 | 12 | 16 | 82 | 65 | 2 | 175 | 20 | 10 | 177 | 150 | 2 | |
| 80 | 15 | 25 | 82 | 65 | 2 | 175 | 25 | 16 | 177 | 150 | 2 | |
| 80 | 20 | 40 | 82 | 65 | 2 | 175 | 30 | 25 | 177 | 150 | 2 | |
| 90 | 10 | 10 | 92 | 75 | 2 | 200 | 20 | 8 | 202 | 175 | 2 | |
| 100 | 10 | 8 | 102 | 80 | 2 | |||||||
| * - комплект уплотнений и слюда для смотрового окна для пара. | ||||||||||||
Расчет минимальной толщины смотрового стекла
Для предварительного подбора толщины стекла можно воспользоваться формулой для расчета теоретической минимальной толщины круглого стекла, где:
- s - расчетная теоретическая минимальная толщина круглого стекла, мм
- dm=(d1+d2)/2 - средний диаметр уплотнения, мм
- d1 - наружный диаметр круглого смотрового стекла, мм
- d2 - внутренний диаметр уплотнения, мм
- p - максимально допустимое рабочее избыточное давление, бар
- σbB - предел прочности стекла на изгиб, Н/мм²
- S - коэффициент безопасности
Представленный расчет является предварительным, для проверки возможности использования круглого стекла для ваших условий эксплуатации - позвоните нам.
При выборе стекла ориентируйтесь также на требования, которые предъявляет к толщине и качеству круглых смотровых стекол производитель оборудования, в котором установлено смотровое окно, диоптр или индикатор потока.
Производство иллюминаторных стекол для диоптров и индикаторов
Поверхность стекла, обращенная к измеряемой среде, гладкая. Стекло получено прессованием в горячем состоянии, что повышает стойкость стекла. Такая "подпрессовка" поверхности стекла, обусловленная процессом производства, придает стеклу дополнительную прозрачность и твердость. Кроме того технология изготовления обеспечивает стойкость стекол к коррозии, обусловленной воздействием среды.
Использование в смотровых фонарях и диоптрах
Иллюминаторные стекла производства Klinger применимы для смотровых фонарей PV.F, производителя Klinger и для индикаторов потока, диоптров, смотровых окон других производителей.
Стекла смотровые плоские применяются для смотровых окон промышленных установок, смотровых фонарей. Смотровые окна используются для визуального контроля присутствия потока среды в трубопроводах и технологических процессах в пищевой, химической, газо- и нефтеперерабатывающей, строительной, других отраслях промышленности.
B технологическом процессе изготовления используется только боросиликатное стекло "extra hard", прошедшее тепловую обработку. Прозрачные стекла Klinger сочетают в себе механическую прочность и устойчивость к котельной воде, стойки к кислоте, щелочам и другим средам в соответствии с рекомендациями производителя. Каталог круглых стекол можно получить, обратившись в офис компании по телефону или электронной почте.
Соответствие стандартам
С 01 января 2018 года в Украине отменено действие стандарта ГОСТ 21836-88 Стекла смотровые для промышленных установок. Технические условия.
Наши круглые стекла соответствуют стандартам OENORM M 7353 (Австрия), DIN 7080 (Германия)
Стекла проверены на устойчивость к щелочам класса 2 в соответствии с DIN ISO 695, прошли проверку на стойкость к воде в соответствии с DIN ISO 719 гидролитический класс 1. Работоспособность с кислотами класса 1 проверена и подтверждена по DIN ISO 1776
Вас также может заинтересовать: Стекло дюренса Стекло клингера
Примечания:
1) Ошибки возможны, опечатки не исключены;
2) Изменения возможны без предупреждения;
